鋼結構工程施工圖質量控制的核心要點
2025-12-11 09:12 鋼結構工程 陜西鋼結構
鋼結構工程施工圖是項目實施的直接依據，其質量直接關系到鋼結構工程的安全、成本和進度。有效的施工圖質量控制是保障整個鋼結構工程順利推進的基礎環節。

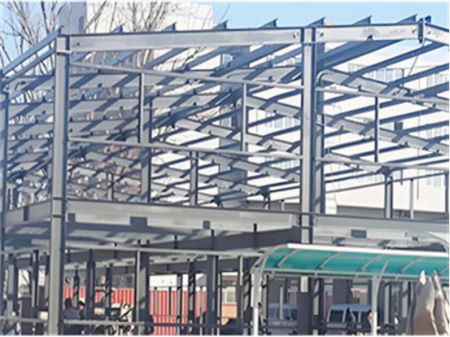

（https://www.hb2003.com/newscenter/hydt/8659.html' target='_blank'>施工圖質量控制的核心要點）
一、設計深度與完整性控制
鋼結構工程施工圖必須達到規定的設計深度。除結構布置圖外，應包含完整的節點詳圖、連接構造圖及安裝示意圖。所有鋼構件需標注清晰的規格尺寸、定位坐標和加工要求。一套高質量的鋼結構工程施工圖，應確保施工單位無需二次深化即可直接用于材料采購和構件制作。
二、專業協同與碰撞檢查
在施工圖設計階段，必須加強建筑、結構、機電等專業間的協同。重點檢查鋼結構工程中梁柱與管道、設備基礎的沖突問題。利用BIM技術進行三維建模和碰撞檢測，可提前發現并解決管線穿梁、孔洞預留等問題，避免在鋼結構工程現場實施階段產生變更。
三、規范符合性審查
施工圖必須嚴格遵循現行鋼結構設計規范及行業標準。審查重點包括：荷載取值準確性、連接節點可靠性、防火防腐措施完備性。特別要注意鋼結構工程中抗震設防要求、疲勞敏感部位的特殊構造規定，確保設計安全合規。
四、圖紙可施工性優化
高質量的鋼結構工程施工圖應充分考慮現場安裝條件。設計人員應評估吊裝可行性、焊接空間需求和高空作業安全性。對復雜節點應提供清晰的安裝順序示意，為鋼結構工程現場施工提供切實可行的技術指導。
五、標準化與信息管理
推行標準化設計可顯著提高鋼結構工程施工圖質量。建立企業標準圖庫，規范圖紙表達方式。同時實施嚴格的圖紙版本管理，確保鋼結構工程各參與方使用的均為有效圖紙。
