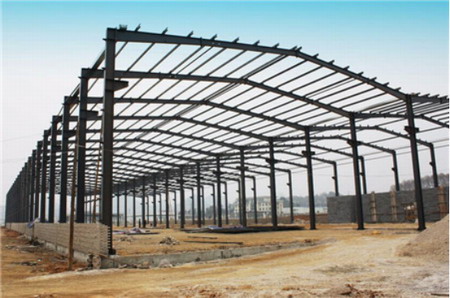

鋼桁架的三種形式
2023-07-19 09:17 鋼結構廠房 陜西鋼結構
一、三角形桁架
三角形桁架適用于屋面坡度較大的有檁屋蓋結構，根據屋面的排水要求，上弦坡度一般為i=1/3至1/2，跨度一般在18米至24米之間。三角形桁架與柱只能做成鉸接，故鋼結構廠房的橫向剛度較低，且桁架弦桿的內力變化較大，在支座處大，跨中較小，故弦桿用同一規格截面時，其承載力不能得到充分利用。
二、梯形桁架
梯形桁架的外形較接近于彎矩圖，各節間弦桿受力較均勻，且腹桿較短，適用于屋面坡度較小的屋蓋體系。其坡度一般為i=1/16至1/8。跨度可達36米。梯形桁架與柱的連接可做成剛接也可做成鉸接。當做成剛接時，可以提高鋼結構廠房的橫向剛度，因此是目前無檁體系的鋼結構廠房屋蓋中應用廣的屋架形式。梯形桁架的腹桿體系有人字式、再分式。人字式腹桿體系的支座處斜桿與弦桿組成的支承節點在上弦時稱為上承式，在下弦時稱為下承式。桁架與鋼柱剛接時一般采用下承式，鉸接時二者都可。再分式腹桿體系的桁架上弦節間短，屋面板寬度較窄時，可避免上弦承受節間荷載，產生局部彎矩，用料經濟，但節點和腹桿數量增多，制造較費工，所以有時仍采用較大節間使上弦桿承受節間荷載的做法，雖耗鋼量增多，但構造較簡單。折中的做法是在跨中弦桿內力較大處的一部分節間增加再分桿，而在支座附近弦桿內力較小的節間仍采用較大節間，以獲得較好的經濟效果。
三、平行弦桁架
平行弦桁架具有桿件規格統一、節點構造統一、便于制造等優點。其上下弦桿相互平行，且可做成不同坡度。這種形式一般用于托架或支撐體系。
