鋼結構廠房柱間支撐的布置原則
2023-05-31 09:12 鋼結構廠房 陜西鋼結構
1、對鋼結構廠房的每一縱列柱都必須設置柱間支撐。
2、對于設有吊車的鋼結構廠房，一般以吊車梁為界將柱間支撐分為上柱支撐和下柱支撐。

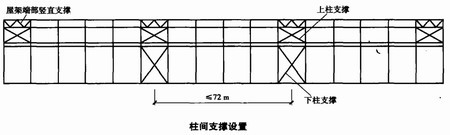

3、當溫度區段小于或等于150米時，可以在溫度區段中部設置一道下段柱間支撐，這樣可使吊車梁等縱向構件隨溫度變化比較自由地伸縮，以免產生過大的溫度應力;當溫度區段大于150米時，則在三分點處各設一道下段柱間支撐，且支撐的中距小于或等于72米。
4、上段柱間支撐布置在有下段柱間支撐處以及溫度區段的兩端，以便直接傳遞端墻的風荷載，并為安裝提供必要的剛度。
5、當鋼結構廠房的高度和跨度較大或有較大的吊車梁或振動設備時，山墻墻架通常至少設置一道墻架柱間支撐。支撐可設在某兩根墻架柱之間，也可各層支撐分散在不同柱間。
6、柱間支撐在柱的側面位置可按單片布置和雙片布置兩種形式考慮。一般上段柱的柱間支撐都是單片布置，即布置在柱截面的中線上。下段柱的柱間支撐可以根據柱的截面尺寸和形式選用其中的一種布置形式，對于雙肢格構柱和截面尺寸較大的柱可以采用雙片布置，一般等截面柱仍然選用單片布置。
