解析鋼柱的安裝過程
2022-07-15 09:19 陜西鋼結構 華邦建設
一、鋼構件吊裝前的準備
鋼構件應根據安裝工藝、現場布置和運輸條件等綜合因素對鋼柱、超長鋼梁或超重構件進行分段。鋼柱、鋼梁的具體分段要在施工前由深化設計確定，但應遵守以下原則：
1、保證鋼構件分段后的重量不能超出塔吊的起重范圍。
2、鋼構件分段后的長度不能超過15米，以便于運輸。
3、鋼柱的分段位置應選擇在結構梁以上1.3米的位置。
4、為了便于施工，鋼柱的豎向分段點應控制在同一平面上。鋼柱的安裝順序?yàn)橄冉ㄖ胁亢笏闹?，先下后上進行。鋼柱有箱型與H型兩種，根據鋼構件的重量、長度和吊點選擇的情況，準備足夠的不同長度、不同規格的鋼絲繩以及卡環。
5、鋼柱在吊裝前，應對鋼柱的中心線、軸線和標高等進行檢查，并對鋼柱的編號、外形尺寸、承剪板的方位、螺孔位置及直徑等進行全面復核，確認無誤后可以辦理交接驗收。鋼柱的安裝順序應按照各分區的順序進行，并形成穩定的框架體系。鋼柱安裝后應及時進行校正，校正時應對軸線、標高、垂直度和焊縫間隙等因素全面兼顧，每個分項的偏差值都應達到規范及設計要求;鋼柱安裝前應先要焊好安全環、綁牢爬梯;吊點可以利用鋼柱的臨時連接耳板，但是吊點必須要對稱，鋼柱吊裝時才能垂直;起吊前，鋼構件應橫放在墊木上，起吊鋼柱時決不能在地面上有拖拉現象，回轉時，應保持一定高度。起鉤、旋轉、移動三個動作應交替緩慢進行，就位時一定要保持緩慢下落，防止擦壞螺栓絲口。

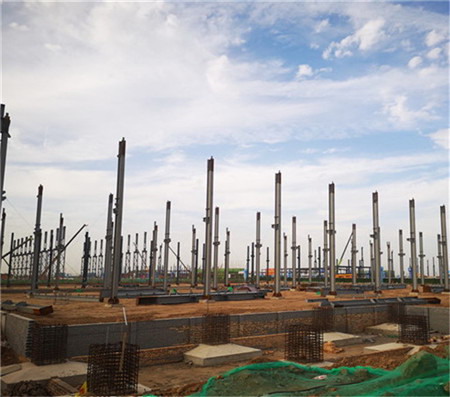

二、段鋼柱的安裝
鋼柱的安裝應在埋設地腳螺栓澆灌完砼后。鋼柱安裝時應預留部分后澆灌砼，后再固定。安裝前應對預埋件進行復測，并在基礎混凝土上進行放線。根據鋼柱的底標高調整好螺桿上的螺帽，并在鋼柱上打好沖眼，方便校正。然后將鋼柱安裝就位。鋼柱的起吊應采用單機回轉法。起吊前，鋼柱應橫放在墊木上，柱腳板位置墊好方木，起吊時，不能使柱子在地面拖拉，必須邊起鉤、邊轉臂使鋼柱垂直離地。
當螺帽受到螺桿長度影響無法調整時，可以在鋼柱四角設置墊板，并由測量人員跟蹤抄平厚其度應根據現場需要而定。墊板與柱底面和基礎面的接觸應緊密、平整。當鋼柱吊升到位后，先將地腳螺栓穿入鋼柱底板，放置在調節好的螺帽上，再將基礎放線中心線與鋼柱的四面中心線對齊吻合，四面兼顧，中心線校對準確，使偏差控制在規范許可的范圍內，穿上壓板，然后將螺栓擰緊。每節柱的定位軸線應從地面控制線直接從基準線引上，不能從下層柱的軸線引上，結構的樓層標高可按相對標高進行。安裝節柱時從基準點引出控制標高在鋼柱或混凝土基礎上，以后每次使用此標高，確保結構標高符合規范及設計要求;當鋼柱吊至距離下層柱子斷面200毫米時，要保持緩慢且平穩下落。落實后用角尺檢查，調整鋼柱定位線與底層柱子定位軸線重合，確保誤差在3毫米以內。鋼柱就位后對鋼柱必須臨時固定，采用四方向拉設纜風繩的方法?，F(xiàn)場在樓板或梁鋼筋上預埋錨環以便鋼柱安裝時臨時固定攬風繩，錨固環應留在鋼柱十字線的延長線上，使其距離為柱節高度的1.5倍。鋼柱初就位后垂直調整采用水平尺對鋼柱垂直度進行初測，利用設置在縱橫軸線上的兩臺經緯儀，可以用臨時固定用的纜風繩、千斤頂、支撐等對柱子的水平位置進行處理，對柱子的垂直度進行校正，確認無誤后進入下一步工作。首層鋼柱校正完畢后，土建單位應及時對基礎頂面和柱底板之間的空隙進行混凝土二次澆灌。鋼柱定位后應及時將螺帽、墊板與鋼柱底板焊接牢固。
三、第二節以上鋼柱的吊裝
應以首節鋼柱柱腳地面控制軸線引導到首節柱子上鋼筋混凝土面上，作為第二節鋼柱的軸線或者定位線。第二節鋼柱就位后，應用螺栓臨時固定。采用千斤頂、纜風繩等對柱子進行校正。首段鋼柱的安裝與上部鋼柱的安裝不同點在于柱腳的固定連接方式上不同。上下節鋼柱對接面接觸要保證頂緊。下節鋼柱的頂面標高、鋼柱扭曲值和軸線偏差要控制在規范以內，鋼柱吊裝到位后，上下鋼柱的中心線應吻合，并四面兼顧，活動雙夾板平穩插入下節柱對應的安裝耳板上，連接好臨時連接夾板，穿好連接螺栓，和拉設纜風繩對鋼柱進一步穩固。為了便鋼柱及斜撐的安裝，鋼柱完成后，即可進行初校。等校正完畢上部鋼柱之間的連接板，并全部焊接完畢后，后再將臨時連接板割除，在割除時嚴禁傷害母材，根部可以預留一定的寬度。
