門式剛架輕型鋼結構的平面布置
2022-06-02 10:25 陜西鋼結構 華邦建設

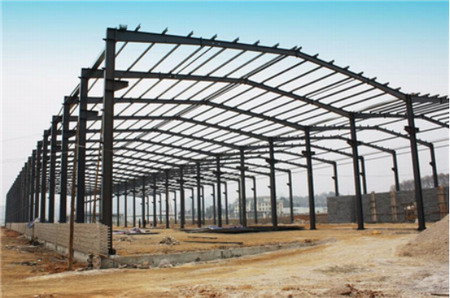

門式剛架輕型鋼結構的柱網布置，需要首先滿足生產工藝流程所需的設備安裝安放、產品尺寸和生產空間等方面的要求;其次，需要使結構設計經濟合理，結構構件統一，設計標準化、生產工廠化及施工機械化水平提高。
門式剛架輕型鋼結構柱距一般取為6米至9米。當有特殊要求時，可以局部抽去柱子，即柱距做到大12米，跨度較小時可以用4.5米。
門式剛架縱向溫度區段長度(伸縮縫間距)不大于300米，橫向溫度區段長度不大于150米。有計算依據時，溫度區段長度可以適當加大。當需要設置伸縮縫時，可以將搭接檁條上的螺栓連接處采用長圓孔，并使該處屋面板在構造上可以脹縮或設置雙柱。吊車梁與柱的連接處可以采用長圓孔。
在多跨剛架局部抽掉中間柱或邊柱處，可以設置托架梁或托架。山墻可以直接采用門式剛架，也可以設置由斜梁、抗風柱和墻梁及其支撐組成的山墻墻架。
屋面檁條一般需要等間距布置。但在屋脊處，需要沿屋脊兩側各布置一道檁條，使得屋面板的外伸寬度不要太長。在天溝附近需要布置一道檁條，以便于天溝的固定。確定檁條間距時，需要綜合考慮天窗、通風屋脊、采光帶、屋面材料、檁條規格等因素。
當抗震設防烈度不高于6度時，外墻可以采用輕型鋼墻板或砌體;當抗震設防烈度為7度、8度時，可以采用輕型鋼墻板或非嵌砌砌體;當為9度時，可以采用輕型鋼墻板或與柱柔性連接的輕質墻板。
