構件加工圖的組成部分
2022-02-08 10:40 陜西鋼結構 鋼結構公司
構件加工圖為工廠的制作圖，是工廠加工的依據，也是構件出廠驗收的依據。構件加工圖可以細分為構件大樣圖和零件圖等部分。
（陜西鋼結構）

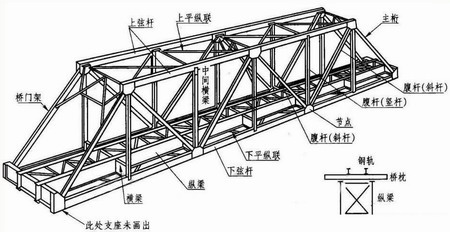

一、構件大樣圖
構件大樣圖主要表達構件的出廠狀態，主要內容為在工廠內進行零件組裝和拼裝的要求，包括拼接尺寸、附屬構件定位、制孔要求、坡口形式和工廠內節點連接方式等。除此之外，通常還應包括表面處理、防腐甚至包裝等要求。構件大樣圖所代表的構件狀態，即為構件運輸至現場的成品狀態，具有方便現場核對檢查的功能。
二、零件圖
零件圖有時也稱加工工藝圖。圖紙表達的是在加工廠不可拆分的構件小單元，如板件、型鋼、管材、節點鑄件、機加工件和球節點等。圖紙直接由技工閱讀并據此下料放樣。
隨著數控機床和相關控制軟件的發展，零件圖逐漸被電腦自動放樣所替代。目前相貫線切割基本實現了無紙化生產，普通鋼結構的生產。國內先進的加工企業已經逐步走向采用電腦自動套材、下料和加工方向發展。
