鋼結構的結構平面圖繪制內容
2021-10-12 09:51 陜西鋼結構 鋼結構公司
一般鋼結構的結構平面圖，均應有各層結構平面及屋面結構平面圖，具體內容如下：

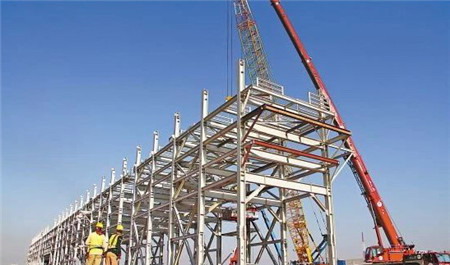

（陜西鋼結構）
1、繪出定位軸線及梁、柱、承重墻、抗震構造柱位置及必要的定位尺寸，并注明其編號和樓面結構標高。
2、采用預制板時注明預制板的跨度方向、板號、數量及板底標高，標出預留洞大小及位置;注明預制梁、洞口過梁的位置和型號、梁底標高。
3、現澆板應注明板厚、板面標高、配筋(亦可另繪放大的配筋圖，必要時應將現澆樓面模板圖和配筋圖分別繪制)，標高或板厚變化處繪局部剖面，有預留孔、埋件、已定設備基礎時應示出規格與位置。洞邊加強措施，當預留孔、埋件、設備基礎復雜時亦可另繪詳圖;必要時尚應在平面圖中表示施工后澆帶的位置及寬度等;電梯間機房尚應表示吊鉤平面位置與詳圖。
4、砌體結構有圈梁時應注明位置、編號、標高。可用小比例繪側單線平面示意圖。
5、樓梯間可繪斜線注明編號與所在詳圖號。
6、屋面結構平面布置圖內容與樓層平面類同，當結構找坡時應標注屋面板的坡度、坡向、坡向起終點處的板面標高;當屋面上有預留洞或其他設施時，應繪出其位置、尺寸與詳圖;女兒墻或女兒墻構造柱的位置、編號及詳圖。
7、當選用標準圖中節點或另繪節點構造詳圖時，應在平面圖中注明詳圖索引號。
