角焊縫接頭的安裝規程
2021-05-10 09:19 陜西鋼結構 鋼結構公司

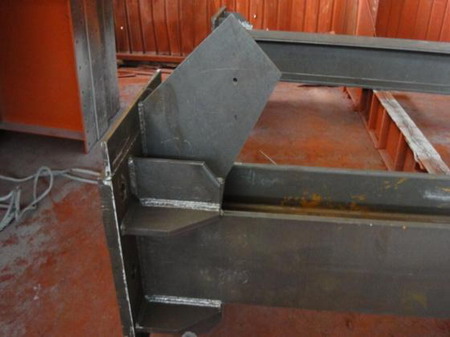

1、角焊縫的有效焊縫厚度定義為接頭根部至焊縫表面的短距離;角焊縫的有效焊縫長度為沿有效焊縫厚度中心線測量的正常焊縫的全長,包括繞焊部分,也包括合格的焊縫引弧和熄弧部分;角焊縫的有效面積為有效焊縫長度與有效焊縫厚度的乘積。
2、角焊縫的小長度至少應為其焊腳尺寸的8倍,且不能小于40毫米。角焊縫的焊腳尺寸不能超過焊縫有效長度的25%。
3、間斷角焊縫的焊縫尺寸需要按設計圖紙標示的要求焊接。每一焊段的小長度應不小于40毫米,焊段之間的大間距不應超過較薄件厚度的24倍,且不大于300毫米。
4、大角焊縫的焊腳尺寸規定為:沿材料邊緣當材料厚度小于等于6毫米時,大焊腳尺寸為母材厚度;當材料厚度大于6毫米時,大焊腳尺寸為母材厚度減去2毫米。
5、由角焊縫連接的部件應盡可能貼緊,根部間隙嚴禁超過2毫米。當接頭的根部間隙超過2毫米時,角焊縫的焊腳尺寸需要根據根部間隙值而增加。
6、當角焊縫的端部在構件上時,轉角處宜連續包角焊,起弧和熄弧點不宜在端部和棱角處,應距端部10毫米以上。
7、等邊角焊縫的兩側焊腳尺寸不能有明顯的差異;對不等邊角焊縫需要確保焊腳尺寸并使焊趾處平滑過渡。
8、要求凹面形狀的角焊縫可以采用船形位置進行施焊,或采用其它措施使焊縫金屬與母材平滑過渡,但需要確保角焊縫的有效厚度不低于設計規定值。
9、當角焊縫的焊角尺寸大于15毫米時,從減少填充量和降低焊接變形考慮,需要將貼角焊縫改為開坡口的部分焊透焊縫。
