鋼結構工程連接構件的制作都有哪些規定?
2020-05-19 09:31 鋼結構工程 華邦建設

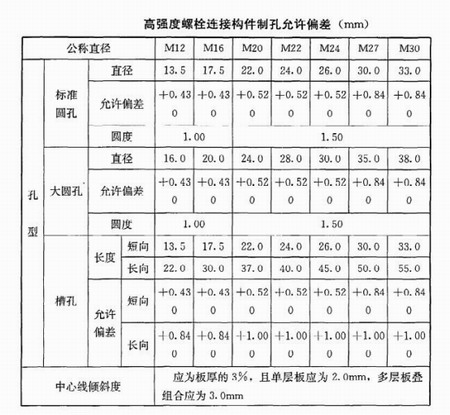

1、鋼結構工程高強度螺栓連接構件的栓孔孔征需要符合設計要求。高強度螺栓連接構件制孔允許偏差需要符合下圖的規定。

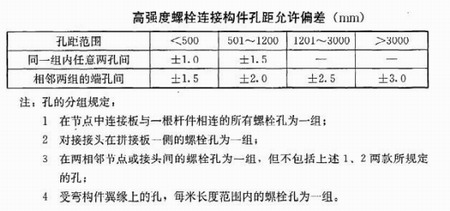

2、鋼結構工程高強度螺栓連接構件的栓孔孔距允許偏差需要符合下圖的規定。
3、主要構件連接和直接承受動力荷載重復作用且需要進行疲勞計算的構件,其連接高強度螺栓孔可以采用鉆孔成型。次要構件連接且板厚小于或等于12mm時可以采用沖孔成型,孔邊不能有飛邊或毛刺。
4、采用標準圓孔連接處板迭上所有螺栓孔,都可以采用量規檢查,其通過率需要符合下列規定:
(1)、用比孔的公稱直徑小1.0mm的量規檢查,每組至少需要通過85%。
(2)、用比螺栓公稱直徑大(0.2—0.3)mm的量規檢查(M22及以下規格為大0.2mm,M24—M30規格為大0.3mm),需要全部通過。
5、按上面規定檢查時,凡量規不能通過的孔,必須經施工圖編制單位同意后,才可以擴鉆或補焊后重新鉆孔。擴鉆后的孔徑不能超過1.2倍螺栓直徑。補焊時,應用與母材相匹配的焊條補焊,不能用鋼塊、鋼筋或焊條等填塞。每組孔中經補焊重新鉆孔的數量不能超過該組螺栓數量的20%。處理后的孔需要作出記錄。
6、鋼結構工程高強度螺栓連接處的鋼板表面處理方法及除銹等級需要符合設計要求。連接處鋼板表面需要平整、無焊接飛濺、無毛刺、無油污。經處理后的摩擦型高強度螺栓連接的摩擦面抗滑移系數需要符合設計要求。
7、經處理后的高強度螺栓連接處摩擦面需要采取保護措施,防止沾染臟物和油污。不能在高強度螺栓連接處摩擦面上作標記。
