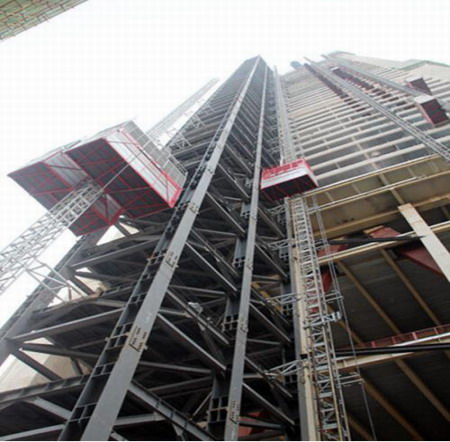

高層鋼結構支撐部分的布置與說明
2019-12-02 09:00 高層鋼結構 華邦鋼結構
一、水平支撐布置
高層鋼結構的水平支撐主要有兩種，一種是橫向水平支撐，另一種是縱向水平支撐。從構件在鋼結構建筑中的作用可分為臨時水平支撐和永久水平支撐，臨時水平支撐是為了保證建筑在安裝時的安全和穩定而設置的，當建筑完工后就會拆除。另一種是永久水平支撐，當高層鋼結構的水平構件所構成的隔板剛度不夠大時就可以對其設置。
二、豎向支撐設計
這種支撐通常作為貫通了整個鋼結構建筑高度的平面桁架或是在兩根柱構件之間搭接一系列的斜腹桿。可以分為豎向中心支撐和豎向偏心支撐，在高層鋼結構中可布置在其縱向的柱間，在平面上既可沿外墻布置，也可沿內墻布置。
三、中心支撐
這種支撐形式分為十字交叉斜桿、單斜桿、人字形斜桿、K形斜桿幾種，其中由于高層鋼結構的抗震烈度要求比較高，所以不能采用K形斜桿體系，在設置中心支撐時可以跨層跨柱設置，在對于抗震設防結構的鋼結構建筑中，其受拉的桿件長細比不應大于300，受拉、受壓桿件的長細比不應大于150。其截面尺寸可分為雙軸對稱截面和單軸對稱截面。
四、偏心支撐
這種支撐形式可以分為門架式、單斜桿式、人字形、V字形，其特征為在梁柱節點中支撐斜桿不得相交，具有在正常的荷載狀態下，偏心支撐框架具有足夠水平剛度時;在遭遇強烈地震作用時，可以首先屈服吸收能量的耗能梁段，所以在鋼結構建筑中廣泛使用，其長細比不應大于120，板件的寬厚比不應超過GB50017規定的軸心受壓構件在彈性設計時的寬厚比限值。
